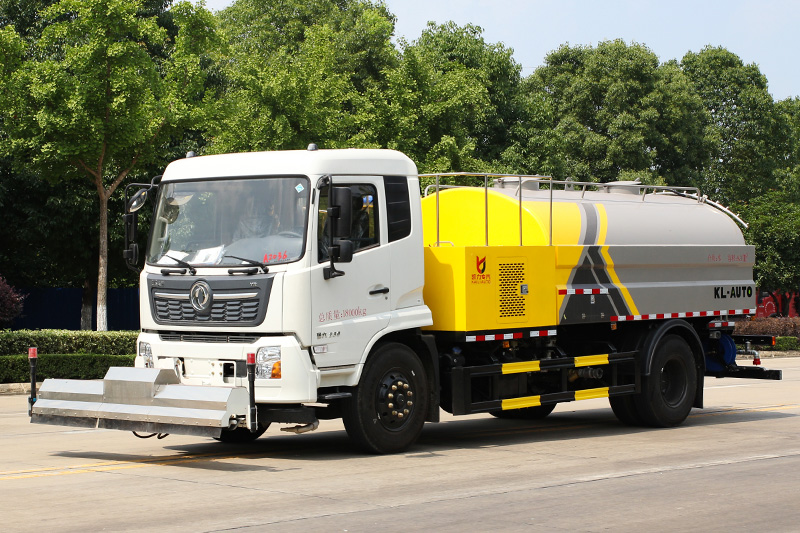

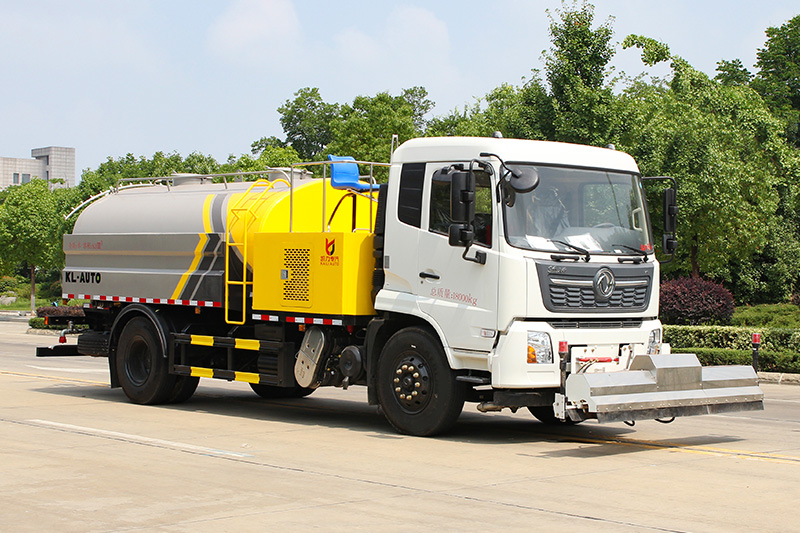

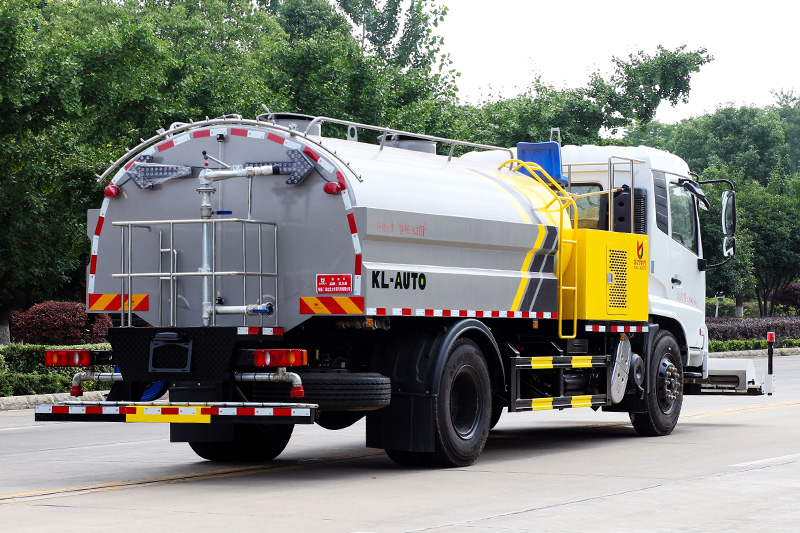

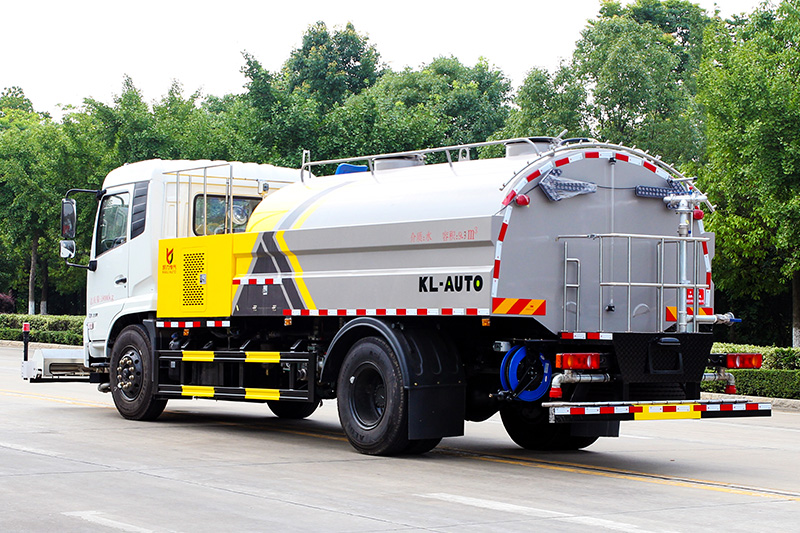

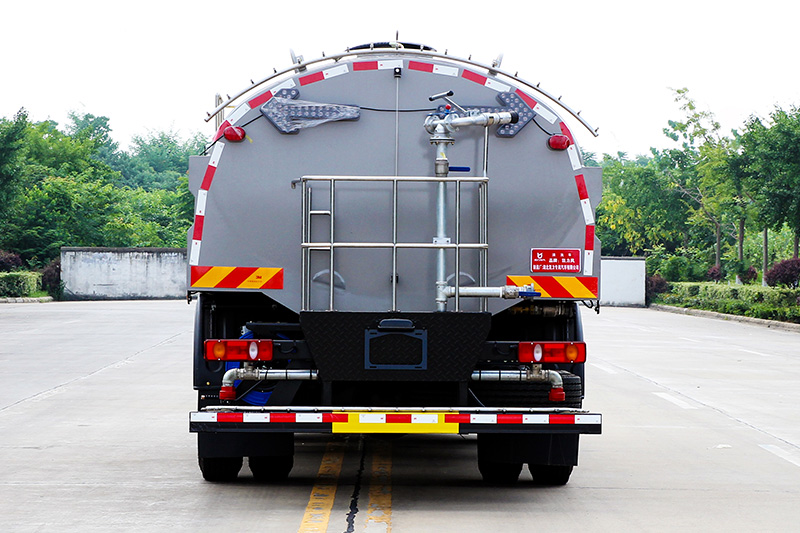

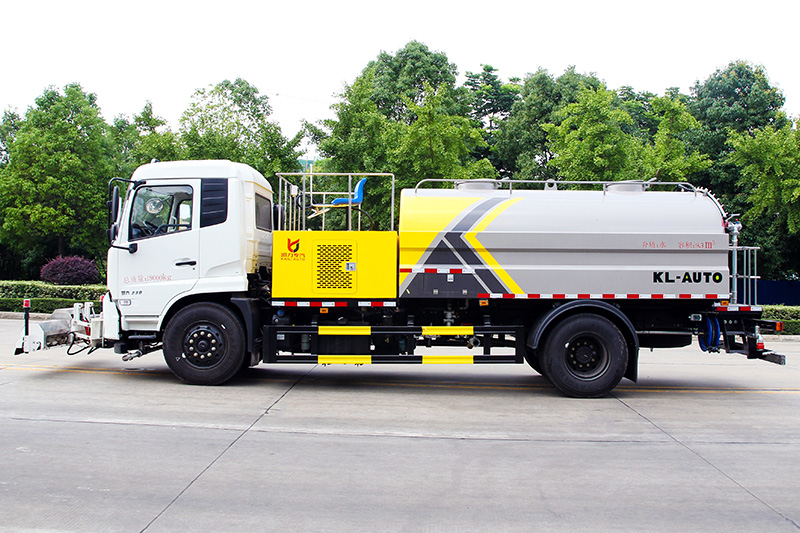

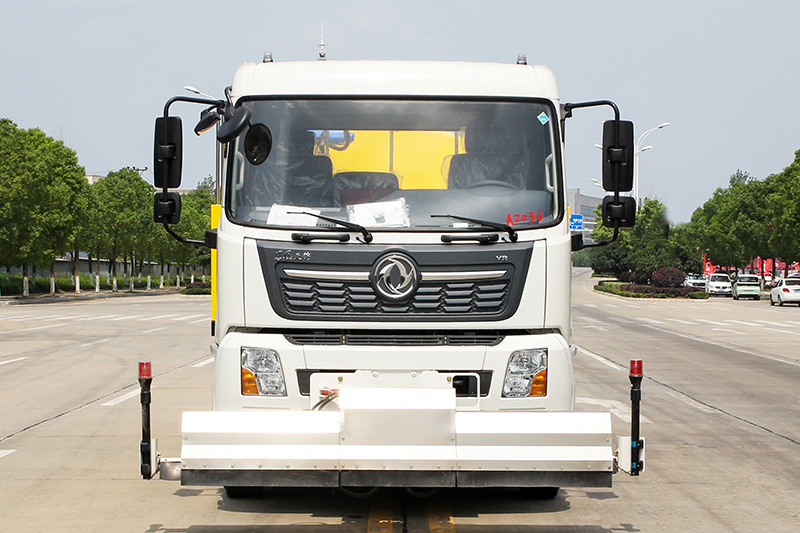

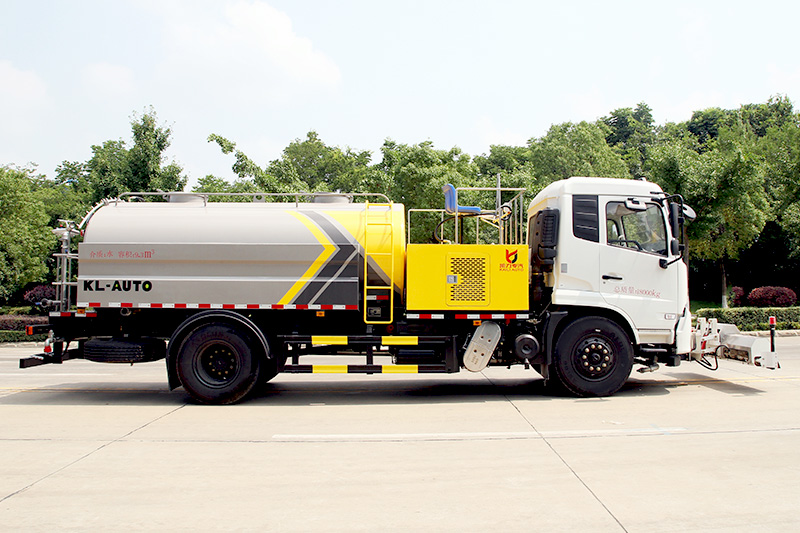

东风天锦路面清洗车（带副发） 9.3方

发动机型号

B6.2NS6B210/D6.7NS6B230

发动机额定功率/kW

154/169

轮胎

10.00R20

燃油种类

柴油

副发动 机及传 动系统

副

发 动 机

型号

（江铃 87 马力/玉柴 102 马力）

额定功率

64kw/3600/r/min

高 压 水 路 系 统

高压 水泵

型式

柱塞式

品牌

德国品浮

压力

16MPa

流量

153

水阀

型式

气控高压球阀

压力

16MPa

喷水

架喷 嘴

型式

高压洗涤型

角喷

嘴

型式

高压洗涤型

喷雾

喷嘴

型式

细微雾化型

水滤

型式

滤网式

低压水路系统

低压 水泵

型式

双级叶轮离心式

型号

80QZB(F)-60/90

扬程

90m

转速

1480r/min

液压 系统

型式

开式、电液控制

主要元件

齿轮泵、液压缸、电磁阀

系统最高压力

16MPa

液压油箱容量

65L

电气 系统

型式

单向直流 24V(底盘)及单向直流 12V(副

发),负极搭铁

蓄电池

6-QW-100MF（底盘）、75D31R（副发）

作 业

性 能

喷水架清洗宽度

m

2.5-3.5

喷水杆缩伸

喷水架偏角

(°)

左右各 30

高压清洗

Km/h

3-15

副发转速 1700r/min

高压清洗能力

m2/h

25000

车速 8km/h

最高清洗水压力

MPa

10

清洗水流量

L/min

134

喷雾水流量

L/min

134

低压洒水流量

L/min

600~800

低压冲洗宽度

m

≥24

洒水宽度

m

≥16

水枪射程

m

38

水罐容积

L

9000

最大容积可达 9.3 方

行 使 性 能

最高车速（满载）

km/h

89

最大爬坡角

接近角

离去角

17/13

制动距离

m

≤10
